IND560 是梅特勒-托利多最新開發的一款技術先進、功能強大的通用稱重終端。可連接廣泛使用的應變片式傳感器和使用電磁力補償技術的高精度傳感器，具有眾多與 PC 或 PLC 的通訊接口方式和數字 I/O 控制端口。

同時 IND560 具有面板式、臺式和墻式安裝方式。

通過不同的組合，IND560 幾乎可以成為眾多工業應用領域中最完美的稱重解決方案。

這些應用領域包括: z 基本稱量 z 混合、配料 z 一般過程控制 z 配方 z 灌裝 z 檢重使用 366Hz 極快的 A/D 轉換率，TraxDSP? 專利數字濾波技術以及 50Hz 輸入/ 輸出點刷新率。能輕松實現從毫克至噸的精確測量。

多功能的 IND560 在灌裝和配料應用上的優越性在于可工作在手動、半自動、全自動三種方式，實現物料的快速、精確稱量控制。

IND560 為客戶提供更具性價比的解決方案。可以控制達 18 位的數字輸出點，不需要 PLC 或其他外部 I/O 設備即可完成定值稱重的所有控制。

能減少中間環節，提高可靠性和控制精度與速度。

為實現更先進的定值稱重，Fill-560 應用軟件中增加了定值稱重流程。

用戶不需要復雜昂貴的編程就能快速配置用戶自己的灌裝程序或創建達 4 種物料的混合配料應用。

不管是與 PLC 交換重量數據，還是在通過 InSite? PC 工具提供更簡單的終端配置方面，IND560 都提供了多種方案來改善應用水平。 IND560 可通過 4-20mA 的模擬輸出、Allen-Bradley RIO, PROFIBUS L2 DP 或 DeviceNet 協議與 PLC 連接。

同時提供 RS-232/422/485 及 Ethernet TCP/IP 網絡 接口。

概述

IND560 具有以下基本配置形式：

z 防塵式結構，接模擬傳感器

z 防塵式結構，接高精度(IDNet)秤臺

z 面板式結構，接模擬傳感器

z 面板式結構，接高精度(IDNet)秤臺

標準 IND560 性能特點

z 基本稱重功能

z 面板式，臺式和墻式安裝結構

本章內容

z IND560 概述

z 型號描述

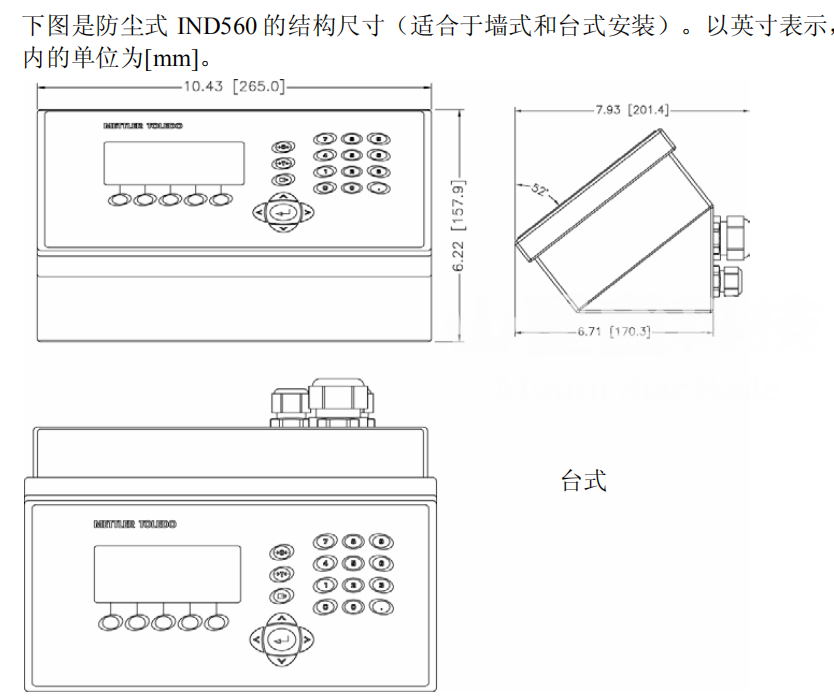

z 結構尺寸

z 功能特點

z 選件支持

z 主板

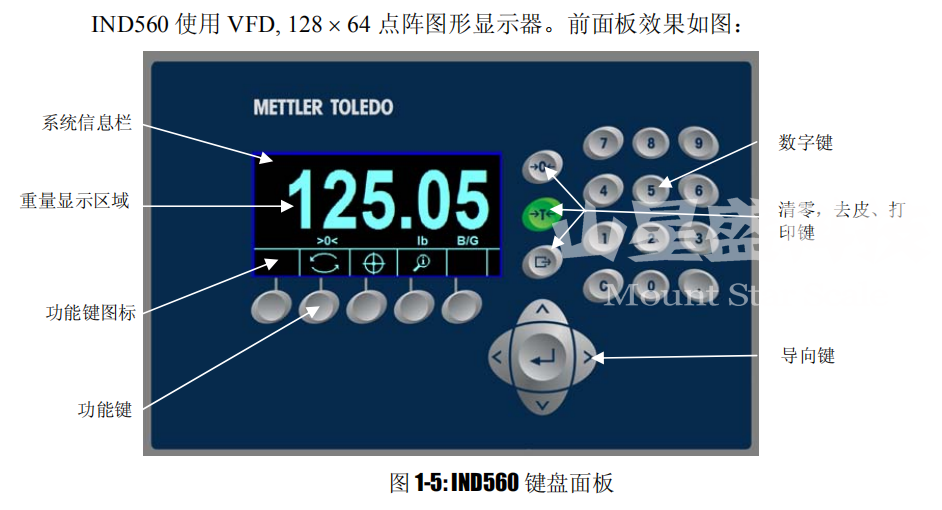

z 顯示與鍵盤IND560

技術手冊

z 可連接最多 8 個 350 歐姆模擬式傳感器，或者一個高精度(IDNet)秤臺

z 128 × 64 點陣真空熒光管圖形顯示屏，顯示字高為 21 毫米

z 實時時鐘 z 一個串口，可用于雙向通訊和數據打印

z 85–264 VAC 開關電源

z 支持以下選件 - 單通道 4~20mA 模擬量輸出(AO) - 以太網卡，帶雙串口 - Allen Bradley RIO 接口 - PROFIBUS-Dp 接口 - 離散輸入輸出接口

z 清零，去皮，打印

z 簡單易用的檢重分選功能

z 灌裝，配料，分裝等定值稱重

z SmartTrac　圖形化重量顯示

z 25 條皮重記錄表和 25 條預置點記錄表

z 單位轉換 z 60,000 條最新交易記錄保存

z 重量總計和小計 z 5 個用戶自定義的打印模板，可任意調整打印格式與信息

z TraxDSP 數字濾波技術

TraxEMT 運行狀態實時監測與記錄

z CalFREE 無須標定砝碼的標定技術

IND560 可以安裝以下選件：

z 離散輸入輸出-DI/O - 本機內部可安裝一塊 DI/O (4 進 6 出) - 可以擴展遠程 IO 模塊—ARM100

z 以太網/雙串口板

z PLC 接口，包括： - 4~20mA(0~10V)模擬量輸出 - Allen-Bradley? (A-B) RIO 接口 - PROFIBUS? L2DP 接口

z FillPAC 應用包

z InSite? PC 端配置工具

z 各種安裝附件

離散輸入輸出

離散輸入輸出選件板包括本地和遠端 I/O. z 本地 IO 板使用繼電器輸出，工作電壓 30VDC 或 250VAC。輸入點可設置成無源或有源方式。若輸入點僅接面板按鈕則選擇無源方式；如果接 PLC 后其它電力設備的輸出則選擇有源方式，由外部設備提供驅動電壓。

z ARM100 是具有 4 進/6 出的繼電器輸出的遠端 I/O 模塊。工作電壓為 24VDC。輸入點為有源方式，由外部設備驅動。

z IND560 最多可以接 3 個 ARM100，從而可以擴展 12 個輸入點，18 個輸出點。IND560 技術手冊

以太網/串口

通過以太網可以 FTP 方式傳輸皮重表，預置點表以及完整的設置文件。在 InSite?工具的支持下可通過 TCP/IP 下載打印模板，進行遠程配置；通過 SD 服務器可以直接訪問 SD 數據。 COM2 為 RS-232 接口。 COM 3 同時具有 RS-232, RS-422, 或 RS-485 三種連接方式。

PLC 接口

IND560 的 PLC 接口包括模擬量輸出， A-B RIO, 以及 PROFIBUS L2DP.

模擬量輸出

模擬量接口可用于輸出測量值，如毛重或凈重；也可以用于輸出控制調節量，以控制閥門開度，振動機的頻率等線性調節設備模擬量接口同時提供 0-10 VDC 和 4-20 mA 兩種輸出方式。

A-B RIO 接口

使用 A-B RIO 選件可與 A-B 公司的 PLC 以離散數據傳輸和塊傳輸方式進行雙向數據交換。IND560 使用 A-B 的離散數據傳輸協議每秒與 PLC 進行約 20 次的數據交換，確保數據的實時性。傳輸?shù)臄?shù)據格式可以是分度數，整數或浮點數。 A-B RIO 同時支持塊傳輸，用于較大數據量的傳輸。詳細信息可查閱 IND560 的 PLC 手冊。

PROFIBUS L2DP 接口

IND560 與 PROFIBUS-DP 主設備依照 DIN 19 245 標準進行數據通訊。詳細信息可查閱 IND560 的 PLC 手冊。

FillPac 軟件包

FillPac 軟件包提供專門的定值灌裝和分裝控制功能。使用 FillPac 可組合成以下進料和出料模式：

z 定值給料

z 多料配料

z 給料-放料

z 配料-放料

z 多次放料

z 配料-多次放料

z 給料-多次放料

參閱手冊或光盤資料獲得更詳細的信息。

InSite? 配置工具

IND560 可通過串口或者以太網連接至 PC。運行 PC 上的 InSite 軟件可以實現以下操作：

z 在遠程 PC 上查看、修改配置參數

z 支持離線配置 z 將配置參數保存在 PC 端，將從一臺終端導出的配置參數寫入另一臺終端，恢復終端先前的配置參數

z 編輯打印模板 z 將配置參數打印出來存檔

z 執行固件升級

主板

IND560 主板可接模擬式傳感器或 IDNet 高精度數字秤臺。主辦同時提供一個串行接口，接口方式可選擇 RS-232, RS-422, 或 RS-485 。通過串口可以進行命令打印/輸出，連續數據輸出，使用 SICS 協議連接至第二終端，單字符(C, T, P, Z)輸入，報表打印以及連接遠程 IO 模塊 ARM100。
